Многоступенчатый вертикальный насос Wilo-Helix V 22/36/52

Высокоэффективный высоконапорный центробежный насос Wilo-Helix V вертикального исполнения с линейными подсоединениями

Нормальновсасывающий высоконапорный центробежный насос отличается общим компактным дизайном, эффективностью и удобным техобслуживанием. Вал насоса и вал стандартного мотора IEC соединены друг с другом посредством продольно-свертной муфты. Отдельный подшипник качения соединительного элемента гарантирует оптимальное восприятия осевых усилий. Промежуточные подшипники гидравлической системы и коррозионностойкий вал благодаря втулке из высококачественной стали обеспечивают долгий срок службы. Специальные прочно смонтированные проушины для транспортировки облегчают установку насоса.

Насос подходит для:

• Водоснабжение и повышение давления
• Промышленные циркуляционные установки
• Технологическая вода
• Закрытые контуры охлаждения
• Установки пожаротушения
• Моечные установки
• Ирригация

Особенности и преимущества насосов Wilo-Helix V:

• Оптимизированная по КПД гидравлическая часть 2D/3D, изготовленная методом лазерной сварки, с оптимизацией расхода и удаления газов
• Коррозионно-стойкие рабочие колеса, ведущие колеса и ступенчатый корпус
• Корпус насоса, оптимизированный по расходу и NPSH
• Удобная для техобслуживания конструкция с защитным кожухом муфты повышенной прочности
• Допуск для питьевой воды для насосов с деталями из нержавеющей стали, находящимися в контакте с перекачиваемой средой (исполнение EPDM)

Оснащение: Коррозионно-стойкие рабочие колеса, ведущие колеса и ступенчатый корпус

Технические характеристики

• Электроподключение:
  • 3~400 В (±10 %), 50 Гц
    • ≤ 4 кВт, 230 В/400 В; Δ/Y
    • > 4 кВт, 400 В/690 В; Δ/Y
  • 1~230 В (±10 %), 50 Гц, только Wilo-Helix V 2, 4, 6, 10
• Диапазон температуры перекачиваемых сред:
  • Helix V22 – 52 (EPDM): от –20 до +120 °C (130 °C по запросу)
  • Helix V22 – 52 для агрессивных перекачиваемых жидкостей (FKM): от –15 до +90 °C
• Максимальное рабочее давление: 16/25/30 бар
• Максимальное давление на входе: 10 бар
• Класс защиты: IP55
• Макс. температура окружающей среды: от –15 °C до +50 °C (возможен более широкий диапазон температур по запросу)
• Доступные модели:
  • Helix V22 – 52: PN 16/PN 25/PN 40 с фланцами круглой формы в соответствии с ISO 2531 и ISO 7005

Материалы Wilo Helix V 22, 36, 52:

• Стандартное исполнение:
  • Ступенчатый корпус, рабочие колеса, ведущие колеса из нержавеющей стали 1.4307 (AISI 304L)
  • Корпус насоса из нержавеющей стали 1.4308 (AISI 304) или серого чугуна EN-GJL 250 с катафорезным покрытием, свободный фланец из серого чугуна с катафорезным покрытием EN-GJS 250 для Helix V 22/EN-GJS 400 для Helix V 36-52.
  • Вал из нержавеющей стали 1.4057 (AISI 431)
  • Втулка под скользящим торцевым уплотнением 1.4404 (AISI 316L)
  • Уплотнительное кольцо из EPDM (уплотнение FKM по запросу)
  • Трубный кожух из нержавеющей стали 1.4301 (AISI 304)

• Для агрессивных перекачиваемых жидкостей
  • Ступенчатый корпус, рабочие колеса, ведущие колеса из нержавеющей стали 1.4404 (AISI 316L)
  • Корпус насоса: все соприкасающиеся с перекачиваемой жидкостью элементы конструкции из нержавеющей стали 1.4409 (AISI 316L); свободные фланцы из серого чугуна EN-GJL 250 с катафорезным покрытием для Helix V 22/из чугуна с шаровидным графитом EN-GJS 400 для Helix V 36-52.
  • Опорная рама из нержавеющей стали 1.4301 (AISI 304)
  • Вал из нержавеющей стали 1.4404 (AISI 316L) или 1.4462 (AISI 318LN) (в зависимости от исполнения)
  • Втулка под скользящим торцевым уплотнением 1.4404 (AISI 316L)Уплотнительное кольцо из FKM (уплотнение EPDM по запросу)
  • Напорный кожух из нержавеющей стали 1.4404 (AISI 316L)

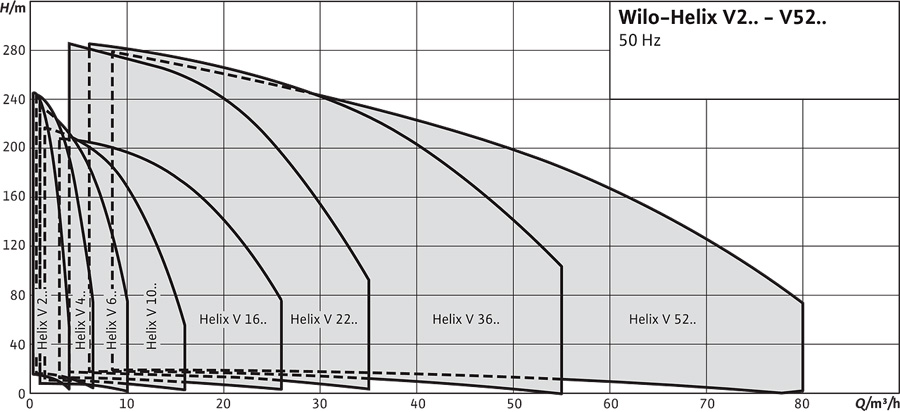

Рабочие характеристики насоса:
