Детальний опис

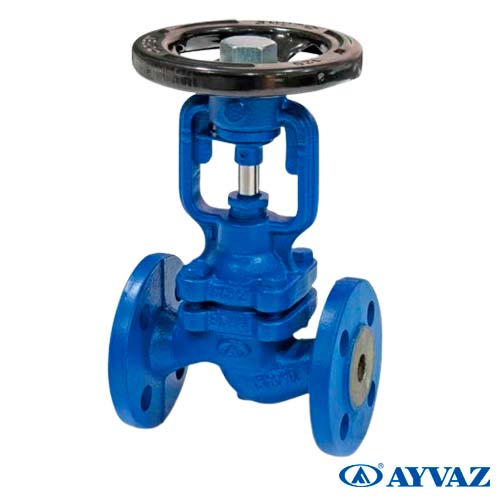

Вентиль сильфонний фланцевий Ayvaz MK-16, DN15-250, PN16, до 300 ° C
- Виробник: Ayvaz (Туреччина)
- Тип виробу: Запірний сильфонний вентиль (bellows sealed globe valve)
- Модель: MK-16 (серія сильфонних вентилів із високою герметичністю)
- Стандарт: Виготовлений згідно з EN 13709, фланці EN 1092-2 (для чавунних корпусів), лицьовий розмір EN 558-1
Технічні параметри моделі:
- Номінальний діаметр (DN): 15, 20, 25, 32, 40, 50, 65, 80, 100, 125, 150, 200, 250 мм
- Номінальний тиск (PN): 16 бар
- Максимальна робоча температура: +300 °C
- Тип приєднання: фланцеве (PN16 за EN 1092-2, форма B1)
- Управління: ручне (маховик)
- Напрямок потоку: будь-який (двосторонній)
Використовувані матеріали:
- Корпус: сірий чавун EN-GJL-250 (5.1301)
- Кришка: сферичний чавун графітовий EN-GJS400-18-LT
- Шток: нержавіюча сталь X20Cr13 (1.4021, AISI 420)
- Сильфон: нержавіюча сталь X6CrNiMoTi-17-12-2 (AISI 316Ti, багатошарова)
- Сідло та затвор: нержавіюча сталь X12Cr13 (1.4006, AISI 410)
- Прокладка кришки: графіт + нержавіюча сталь
- Сальникове ущільнення: графіт
- Маховик: сталь
- Болти: 8.8 класу
Конструкційні особливості:
- Повністю герметичне ущільнення штока завдяки багатошаровому металевому сильфону (клас герметичності A EN 12266-1, нульова емісія)
- Подвійне ущільнення: сильфон + резервне сальникове ущільнення
- Компактна конструкція з мінімальними габаритами
- Екологічно чистий дизайн (відповідає TA-Luft та VDI 2440)
- Тестування за EN 12266-1
- Стрілка на корпусі для напряму потоку, що рекомендується.
- Можливість ремонту без демонтажу із трубопроводу
Робочі середовища: Пар, гаряча вода, перегріта вода, теплоносії (гліколь), діатермічне масло, стиснене повітря, нейтральні рідини та гази, промислова вода.
Застосування: Промисловість, кондиціювання, вентиляція, опалення.
Не використовується для абразивного або сильно забрудненого середовища.
Переваги моделі:
- Висока герметичність та довговічність (термін служби сільфону ≥ 10 000 циклів)
- Знижена емісія шкідливих речовин
- Легкість обслуговування та ремонту
- Сертифікація PED 2014/68/EU (модуль H)
Гарантія виробника: 24 місяці
Вентиль Ayvaz MK-16 – оптимальне рішення для паропроводів, систем опалення, теплообмінників та промислових ліній, де потрібна герметичність штока при високих температурах до 300 °C.
Детальні креслення та PT діаграми доступні в каталозі виробника.
Характеристики
Бренд:
Ayvaz
Країна реєстрації бренду:
Туреччина
Країна складання (виробництва):
Туреччина
Серія:
- Ayvaz MK-16
Тип управління:
- ручне (вентиль)
Виконання корпусу:
- литий
Конструкція затвора:
- сильфонний
Матеріал корпусу:
- чавун
Марка матеріалу корпусу:
- EN-GJL-250 (GG 25)
Матеріал затвора:
- нержавіюча сталь
Матеріал ущільнення:
- нержавіюча сталь
Спосіб монтажу:
- вертикальний
- горизонтальний
Призначення:
- водопостачання
- гаряча вода
- опалення
- паропроводи
- промислові трубопроводи
- тепломережі
- теплопостачання
- холодна вода
Підключення
Номінальний діаметр DN (ДУ), мм:
- 65
Приєднання до трубопроводу:
- фланцеве
Робочі умови
Максимальний тиск Pn (Ру):
- 16 бар
Максимальна робоча температура:
- 300°C
Робоче середовище:
- вода
- газ
- гліколь
- нейтральні рідини
Габарити
Монтажна довжина, мм:
290
