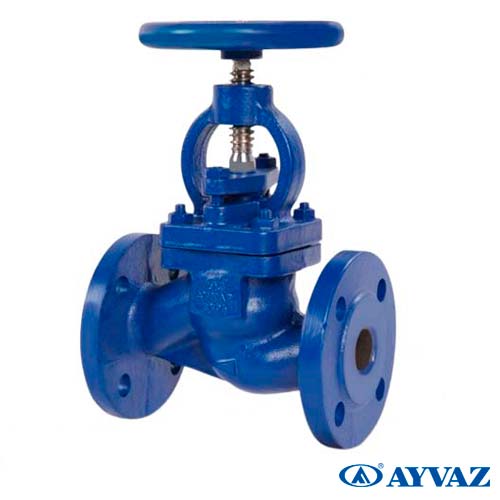

Вентиль фланцевий Ayvaz GV-40, Dn20, Pn40, 450°C (708143404020)

Вентиль запірний фланцевий Ayvaz GV-40, DN15–DN150, PN40, до 450°C

• Виробник: Ayvaz (Туреччина)
• Модель: GV-40
• Тип: Фланцевий запірний вентиль (Globe valve) із сильфонним ущільненням шпинделя
• Номінальний діаметр: DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150
• Номінальний тиск: PN40 (40 бар)
• Максимальна робоча температура: 450°C (залежно від робочого середовища)
• Клас герметичності затвора: «А» (нульові протікання) згідно з ISO 5208

Конструкційні матеріали моделі:

• Корпус та кришка: Вуглецева сталь ASTM A105/1.0460 (для температур до 450°C)
• Шпиндель: Нержавіюча сталь 13% Cr (AISI 410)
• Сідло та конус (затвор): Нержавіюча сталь 13% Cr + стельова наплавка (Stellite 6)
• Сільфон: Нержавіюча сталь AISI 316Ti (багатошарова, 100% герметичність по шпинделю)
• Прокладка кришка-корпус: Графіт + нержавіюча сталь (спірально-навиті)
• Сальникове ущільнення (резервне): Чистий графіт

Призначення:

Повне перекриття потоку робочого середовища в трубопроводах пари високого тиску, перегрітої пари, гарячої води, теплоносіїв, нафти, нафтопродуктів, природного газу, нейтральних та слабокорозійних середовищ.

Особливості та переваги моделі GV-40:

• 100% герметичність по шпинделю завдяки сильфонному ущільненню (виключає витоки в атмосферу)
• Резервне графітове сальникове ущільнення працює навіть при пошкодженні сильфону
• Стеллітові поверхні сідла та конуса – висока зносостійкість при високих температурах та тиску
• Позиційний індикатор положення затвора (відкрито/закрито)
• Можливість заміни сильфона без демонтажу вентиля з трубопроводу (у розмірах DN50 та вище)
• Низький коефіцієнт гідравлічного опору у повністю відкритому положенні
• Підходить для частого відкриття/закриття
• Відповідає вимогам TR CU 032 (обладнання під тиском) та Directive 2014/68/EU (PED)
• Приєднання: Фланцеве за EN 1092-1, форма ущільнювальної поверхні B1 (виступ)

Тип приводу: Ручний (маховик з невисхідним шпинделем)

Напрямок потоку: Напрямок вказаний стрілкою на корпусі

Робочі середовища: Пар, перегріта пара, гаряча вода, теплоносії, нафта, мазут, дизельне паливо, природний газ, стиснене повітря, нейтральні гази та рідини (група 1 та 2 за PED).

Сертифікація: CE (PED 2014/68/EU), EAC, Fire-Safe API 607 (за запитом), ISO 15848-1 (низький рівень витоків), EN 12266-1, API 598

Гарантія виробника: 24 місяці

Ayvaz GV-40 – професійний запірний вентиль високого тиску та температури, ідеально підходить для котелень, ТЕЦ, паропроводів, нафтогазової галузі та промислових систем з високими вимогами до герметичності та безпеки.
