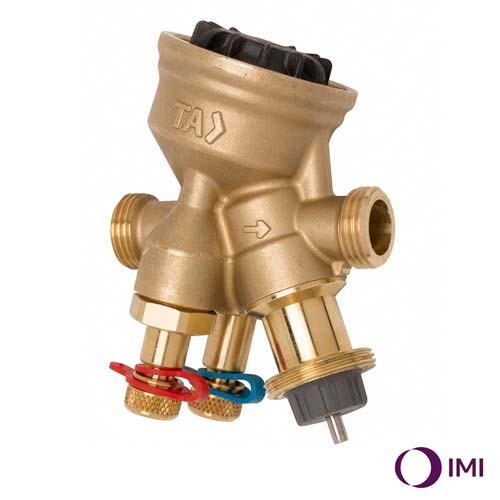

Балансировочный клапан IMI TA Hydronics TA-COMPACT-P ДУ 32 1 1/2", 800-3700 л/ч (52-164-032)

Балансировочный и регулирующий клапан IMI TA-COMPACT-P

Балансировочный и регулирующий клапан IMI TA-COMPACT-P, не зависящий от перепада давления, обеспечивает точную регулировку расхода теплоносителя и устраняет проблемы перерасхода. Обеспечивает непревзойденную производительность всей системы на протяжении многих лет эксплуатации. Специально разработанная конструкция клапана обеспечивает точную регулировку расхода теплоносителя и устраняет проблемы перерасхода. Клапан TA-COMPACT-P в сочетании с другим балансировочным оборудованием от TA Hydronics – основа высокой производительности и надежности всей системы.

Функции:

•     регулирование
•     предварительная настройка (максимальный расход)
•     регулирование перепада давления
•     измерение (?H, T, q)
•     закрытие (для отключения системы на период обслуживания – смотрите также Класс герметичности)

Перепад давления (?pV):

Макс. перепад давления (?pVмакс): 400 кПа = 4 bar

Мин. перепад давления (?pVмин):

•         DN 25-32: 25 kPa = 0,25 bar
•         DN 10-20: 15 kPa = 0,15 bar

Действительно для полностью открытого положения настройки 10. Для других настроек потребуется более низкий перепад давления; проверьте с помощью программного обеспечения "TA-Select"

    ?pVmax = максимальное допустимый перепад давления в клапане для выполнения всех заявленных характеристик
    ?pVmin = минимально рекомендуемый перепад давления в клапане, для надлежащего контроля перепада давления

Диапазон расхода:

Расход (qмакс) может быть настроен в следующем диапазоне:

•         DN 10: 21,5 - 120 л/ч
•         DN 15: 88 - 470 л/ч
•         DN 20: 210 - 1150 л/ч
•         DN 25: 400-2000 л/ч
•         DN 32: 800-4000 л/ч

    qmax (qмакс) = л/ч для каждой предварительной настройки и при полностью поднятом штоке клапана.

Класс герметичности:

Протечка через седло клапана ? 0,01% от максимального расхода (настройка 10) и правильность направления потока. (Класс IV согласно EN 60534-4).

Материал:

• Корпус клапана: AMETAL
• Вставка клапана: AMETAL
• Конус клапана: Нержавеющая сталь
• Шток: Нержавеющая сталь
• Уплотнение штока: Кольцевое уплотнение из каучука EPDM
• Вставка блока ?p: PPS
• Мембрана: EPDM и HNBR
• Пружина: Нержавеющая сталь
• Уплотнение О-образное: EPDM

AMETAL - это разработанный компанией IMI Hydronic Engineering медный сплав, устойчивый к потере цинка.

Маркировка: TA, IMI, PN 16, DN и обозначающая направление потока.

Соединение: Наружная резьба выполнена в соответствии с ISO 228.

Соединение с приводом: M30x1,5

 Приводы подходящие для данного клапана:

•     Heimeier EMO-T
•     Heimeier EMOtec

Технические характеристики:

• Среда: вода и нейтральные жидкости, водно-гликолевая смесь
• Область применения: системы тепло- и холодоснабжения
• Характеристика: линейная, лучше всего подходит on/off регулирование
• Диапазон размеров: DN 10-32
• Номинальное давление: PN 16
• Минимальная рабочая температура: 0 °C
• Максимальная рабочая температура: 90 °C
• Максимальный перепад давления: 4 бар
• Ход штока: 4 мм
• Страна производитель: Швеция
• Официальная гарантия: 2 год

С более детальной технической информацией по балансировочном и регулирующем клапану IMI TA-COMPACT-P Вы можете ознакомится в закладке "Скачать технические характеристики"
