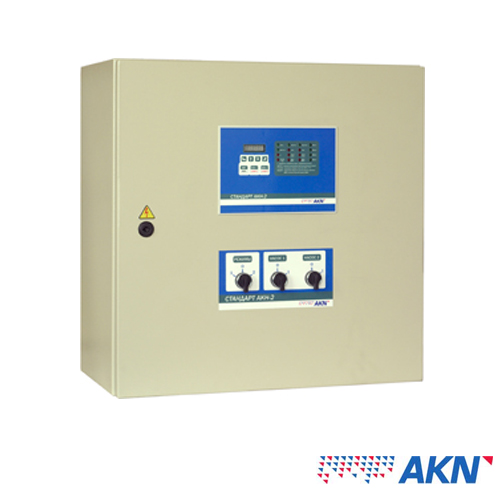

Пульт керування двома насосами СТАНДАРТ АКН-2-П-4.0 SS ~380 В

Пульт керування та захисту Стандарт АКН-2 - це пристрій для керування двома трифазними насосами та їх комплексного захисту від аварійних режимів. До пристрою можуть підключатись насоси потужністю від 0,55 до 110 кВт будь-яких фірм виробників. Застосовується для підтримки заданого тиску в системах підвищення тиску (ХВС, поливу), підтримки заданого перепаду тиску в циркуляційних системах (опалення, ГВП), підтримки заданого рівня в приймальному колодязі в системах відведення стоків (дренажу, каналізації).

Оснащення приладу керування Стандарт АКН-2:

• Багатофункціональний мікропроцесорний контролер
• Вбудований мультиметр для контролю електричних параметрів насосів
• Клавіатура для програмування пристрою
• Широкий вибір алгоритмів для різних систем та типів датчиків
• 60 програмованих параметрів
• 2 модулі плавного пуску (для модифікації SS)
• 4 входи для підключення датчиків (сухий, мокрий контакт)
• Один вхід для датчика 4-20 мА
• Два входи для датчиків WSK/PTC
• 2 входи для підключення датчиків реле перепаду тиску або датчиків протікання масляної камери
• Відображення стану датчиків
• 4-розрядний семисегментний індикатор для відображення інформації про систему
• Світлодіодна індикація режимів роботи та аварій
• Світлодіодний індикатор "сухого ходу" насосів
• Світлодіодний індикатор аварій за напругою
• Світлодіодний індикатор аварій струму для кожного насоса
• Світлодіодний індикатор аварії з перепаду тиску або протікання масляної камери
• Можливість програмної зміни фазування приладу
• Автоматичний перезапуск насоса після його аварійного вимкнення
• Два програмованих реле аварій
• Кнопка вибору режиму роботи «РУЧ/АВТ»
• Кнопки увімкнення насосів у ручному режимі для кожного насоса
• Головний вимикач із функцією блокування дверей
• Корпус з негорючого пластику IP54 (для насосів до 11 кВт) та металевий з порошковим покриттям IP54 (для насосів від 15 кВт)
• Гермовводи для підключення кабелів
• Порт RS485 (опція)

Технічні характеристики:

• U живлення: 3NPE~380 В 15% / -15%
• P навантаження: 0,55 – 110 кВт
• T робоча: 0 ... 45 ° С
• Ступінь захисту корпусу: IP54
• Матеріал корпусу: пластик / металева шафа з порошковим покриттям
• Спосіб встановлення: навісний / підлоговий
• U ланцюгів управління: ~12 В
• P, що споживається пристроєм: 7 Вт
• Максимальна кратність пускового струму: 5

Модифікації пристроїв щодо пуску насосів:

СТАНДАРТ АКН-2(21)-S - для прямого запуску насоса
СТАНДАРТ АКН-2-ST - для запуску насоса за схемою «зірка/трикутник»
СТАНДАРТ АКН-2-SS - для плавного пуску та зупинки насоса
