Занурювальний дренажний насос Wilo Drain TS 40/14-A | 18 м3/година | 0.75 кВт | 1~230 (2063929)

Занурювальний дренажний насос Wilo Drain TS 40

Занурювальний дренажний насос Wilo Drain TS 40 як блоковий агрегат, для стаціонарної та мобільної установки в зануреному стані.

Гідравлічна частина

Випуск з напірної сторони виконаний у вигляді вертикального різьбового з'єднання Rp 1½ з вбудованим зворотним клапаном. Як робочі колеса застосовуються напіввідкриті відвідні робочі колеса.

Електродвигун

Двигун змінного струму з поверхневим охолодженням або двигун у трифазному виконанні з датчиком контролю температури обмотки електродвигуна. При використанні двигуна змінного струму контрольні пристрої електродвигуна працюють автоматично. Відведення тепла передається через корпус в рідину, що перекачується. Тому агрегати дозволяється використовувати лише в зануреному стані у тривалому або повторно-короткочасному режимі роботи.

Для захисту електродвигунів від потрапляння рідини, що перекачується, є камера ущільнень. Заповнена екологічно чистою олією.

Кабель живлення, що від'єднується, має довжину 10 м і вільні кінці. Виконання А оснащене вимикачем поплавця і штекером.

Ущільнення

Ущільнення забезпечується з боку робочого середовища та з боку електродвигуна за допомогою торцевого ущільнення, яке працює незалежно від напрямку обертання.

Переваги насосів Drain TS 40:

• Простота у користуванні завдяки невеликій вазі
• Просте керування за допомогою встановленого поплавкового вимикача та штекера (виконання А)

Застосування насосів:

• Стічні води без фекалій та довговолокнистих фракцій
• Забруднена вода

Оснащення та функції насоса Wilo Drain TS:

• Виконання А з поплавковим вимикачем та штекером
• Датчик контролю температури обмотки електродвигуна
• Вбудований зворотний клапан
• Під'єднання шлангу

Технічні характеристики:

• Підключення до мережі: 1~230 В, 50 Гц
• Клас захисту: IP68
• Клас нагрівостійкості ізоляції: B
• Температура рідини, що перекачується: 3 - 35 °C
• Напірний патрубок: Rp 1½
• Максимальна глибина занурення: 7 м
• Тип конструкції робочого колеса: одноканальне робоче колесо
• Вільний прохід гідравлічної частини: 10 мм

Матеріали:

• Корпус електродвигуна: нержавіюча сталь
• Корпус насоса: PP-GF30
• Робоче колесо: PP-GF30
• Вал: нержавіюча сталь
• Ущільнення:
  • З боку електродвигуна: SiC/SiC
  • З боку рідини, що перекачується: SiC/SiC
• Статичне ущільнення: NBR (бутадієн-нітрильний каучук)

Комплект поставки

• Насос з кабелем живлення довжиною 10 м і вільним кінцем кабелю
• Виконання А з поплавковим вимикачем та штекером
• Під'єднання шлангу
• Інструкція з монтажу та експлуатації

Схеми та креслення

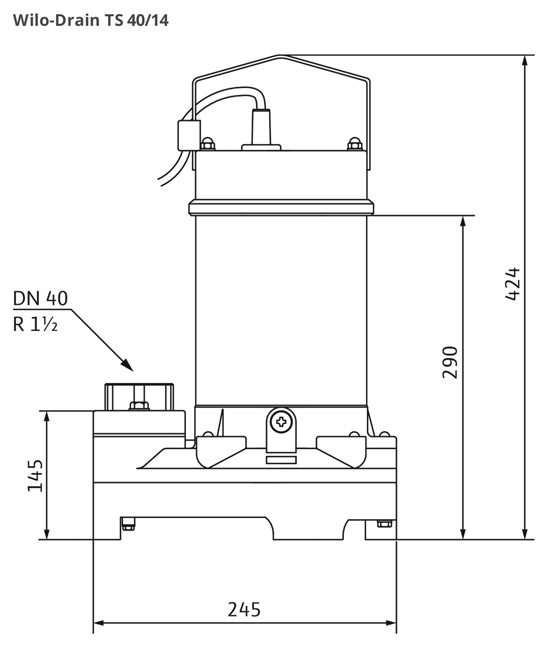

Габаритні креслення
