Багатоступінчастий вертикальний насос Wilo-Helix V 2/4/6/10/16

Високоефективний високонапірний відцентровий насос Wilo-Helix V вертикального виконання з лінійними підключеннями

Нормальновсмоктуючий високонапірний відцентровий насос відрізняється загальним компактним дизайном, ефективністю та зручним техобслуговуванням. Вал насоса та вал стандартного двигуна IEC з'єднані один з одним за допомогою поздовжньо-згортної муфти. Окремий підшипник кочення сполучного елемента гарантує оптимальне сприйняття осьових зусиль. Проміжні підшипники гідравлічної системи та корозійностійкий вал завдяки втулці із високоякісної сталі забезпечують довгий термін служби. Спеціальні міцно змонтовані вуха для транспортування полегшують встановлення насоса.

Насос підходить для:

• Водопостачання та підвищення тиску
• Промислові циркуляційні установки
• Технологічна вода
• Закриті контури охолодження
• Установки пожежогасіння
• Мийні установки
• Іригація

Особливості та переваги насосів Wilo-Helix V:

• Оптимізована за ККД гідравлічна частина 2D/3D, виготовлена методом лазерного зварювання, з оптимізацією витрати та видалення газів.
• Корозійно-стійкі робочі колеса, провідні колеса та ступінчастий корпус
• Корпус насоса, оптимізований за витратою та NPSH
• Зручна для технічного обслуговування конструкція із захисним кожухом муфти підвищеної міцності.
• Допуск для питної води для насосів з деталями з нержавіючої сталі, що знаходяться в контакті з середовищем, що перекачується (виконання EPDM)

Оснащення: Корозійно-стійкі робочі колеса, провідні колеса та ступінчастий корпус

Технічні характеристики

• Електропідключення:
  • 3~400 В (±10 %), 50 Гц
    • ≤ 4 кВт, 230 В/400 В; Δ/Y
    • > 4 кВт, 400 В/690 В; Δ/Y
  • 1~230 В (±10 %), 50 Гц, тільки Wilo-Helix V 2, 4, 6, 10
• Діапазон температури середовищ, що перекачуються:
  • Helix V 2 – 16 (EPDM): від –30 до +120 °C (130 °C на запит)
  • Helix V 2 – 16 для агресивних рідин, що перекачуються (FKM): від –15 до +90 °C
• Максимальний робочий тиск: 16/25 бар
• Максимальний тиск на вході: 10 бар
• Клас захисту: IP55
• Макс. температура навколишнього середовища: від –15 °C до +50 °C (можливий ширший діапазон температур на запит)
• Доступні моделі:
  • Helix V 2 – 16: PN 16 з овальними фланцями, PN 25/PN 40 з фланцями круглої форми згідно з ISO 2531 та ISO 7005 (муфта Victaulic за запитом)

Матеріали Wilo Helix V 2, 4, 6, 10, 16

• Стандартне виконання:
  • Робочі колеса, ступінчастий корпус та провідні колеса з нержавіючої сталі 1.4307 (AISI 304L)
  • Корпус насоса із нержавіючої сталі 1.4301 (AISI 304)
  • Опорна рама та ліхтар EN-GJL-250 (катафорезне покриття)
  • Вал із нержавіючої сталі 1.4301 (AISI 304) або 1.4462 (AISI 318LN) (залежно від виконання)
  • Втулка під ковзним торцевим ущільненням 1.4404 (AISI 316L)
  • Кільце ущільнювача з EPDM (ущільнення FKM за запитом)
  • Трубний кожух із нержавіючої сталі 1.4301 (AISI 304)
• Для агресивних рідин, що перекачуються
  • Робочі колеса, ступінчастий корпус та провідні колеса з нержавіючої сталі 1.4404 (AISI 316L)
  • Корпус насоса із нержавіючої сталі 1.4404 (AISI 316L)
  • Вал із нержавіючої сталі 1.4404 (AISI 316L) або 1.4462 (AISI 318LN) (залежно від виконання)
  • Втулка під ковзним торцевим ущільненням 1.4404 (AISI 316L)
  • Кільце ущільнювача з FKM (ущільнення EPDM за запитом)
  • Трубний кожух із нержавіючої сталі 1.4404 (AISI 316L)

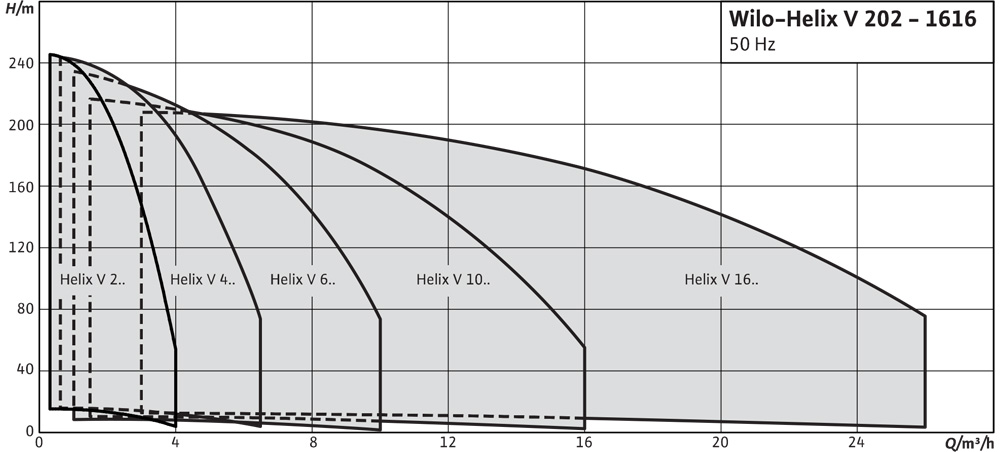

Робочі характеристики насоса:
