Контролер Honeywell Smile SDC3-10N

Контролери Honeywell SDC сімейства Smile можуть застосовуватись у невеликих, середніх та великих системах індивідуального опалення, для автоматизації систем опалення комерційних та промислових об'єктів, а також для керування тепловими пунктами систем централізованого теплопостачання. Контролери дозволяють керувати котлом (теплогенератором), накопичувальним баком приготування гарячої води, прямими контурами опалення, змішувальними контурами опалення з погодною корекцією та низькотемпературними контурами змішувачів систем (тепла підлога).

Застосування

Застосування контролерів Honeywell SDC Smile можливе у двох монтажних версіях – для панельного або настінного монтажу. У разі встановлення контролерів у шафу керування (зовні лицьової панелі шафи) або на борт котла необхідно укомплектувати контролер набором клемних колодок TBS-Smile. У разі встановлення контролерів усередину шафи керування необхідно укомплектувати контролер клемною панеллю SCS-12. У разі встановлення контролерів на стіну необхідно укомплектувати контролер універсальною настінною клемною панеллю з пружинними клемами SWS-12. У разі необхідність установки шафи управління відпадає.

Переваги:

• дружній інтерфейс;
• логічне, інтуїтивно-зрозуміле налаштування параметрів системи;
• зручна універсальна поворотно-натискна кнопка використовується як для переміщення меню, так і завдання параметрів;
• великий РК дисплей з підтримкою російської мови та приємним підсвічуванням;
• велика кількість енергозберігаючих режимів;
• стандартний розмір корпусу для встановлення у панель котла;
• проста архітектура системи;
• висока гнучкість застосування;
• 3 рівні доступу до налаштувань.

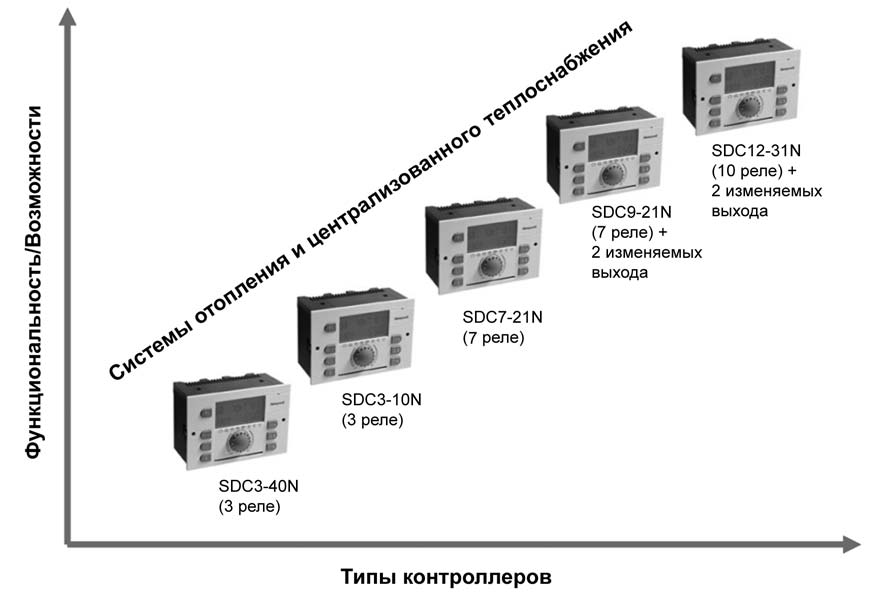

Огляд основних моделей контролерів Honeywell SDC Smile та їх функціональність:

1. Контролер SDC3-40N є базовою моделлю і керує одним контуром опалення з погодною корекцією або без неї за допомогою 3-позиційного клапана змішування з електроприводом і циркуляційного насоса.
2. Контролер SDC3-10N управляє котлом з 1-ступінчастим пальником з корекцією за температурою зовнішнього повітря, одним прямим контуром опалення та одним прямим контуром гарячого водопостачання (ГВП).
3. Контролер SDC7-21N є моделлю середньої функціональності. Типовими застосуваннями цього контролера можуть бути керування двома котлами з 1-ступінчастим або одним котлом з 2-ступінчастим пальником, прямим контуром опалення, прямим контуром ГВП (бак-акумулятор приготування гарячої води) контуром змішувального опалення з погодною корекцією або без неї.
4. Контролер SDC9-21N може керувати котлом з пальником практично будь-якого типу, прямим контуром опалення, одним контуром змішувача опалення і прямим контуром ГВП з баком-акумулятором, що утилізує тепло від сонячного колектора.
5. Контролер SDC12-31N забезпечує максимальну функціональність у рамках сімейства контролерів Smile. SDC12-31 може керувати котлом з пальником практично будь-якого типу, прямим контуром опалення, двома контурами змішувачів опалення і прямим контуром ГВП з баком-акумулятором, що утилізує тепло від сонячного колектора.

Особливості контролерів

Можливе індивідуальне керування кожним контуром опалення із кімнати. Для цього необхідно вбудувати в систему опалення настінний модуль моделі (SDW10EE або SDW30N).

Потрібна температура котла обчислюється контролером Smile на підставі запиту на тепло від керованих контурів опалення та ГВП. Кожен контролер сімейства Smile може працювати самостійно або в локальній мережі, де може бути до п'яти контролерів одночасно.

Усі параметри, а також тимчасові програми, мають зручні попередні налаштування для кожного контуру керування та допускають індивідуальне налаштування для адаптації до системи опалення та вимог користувача. Усі налаштування контролерів сімейства Smile виконуються з лицьової панелі, тому персональний комп'ютер для цього не потрібний.

Усі релейні виходи контролера доступні в ручному режимі для введення в експлуатацію та перевірки функцій контролера.
Контролери сімейства Smile забезпечують оптимальний запуск та цифрове керування системою опалення з енергозберігаючими функціями економних налаштувань та захисту від заморожування. При налаштуванні контролера можна встановити циклічну функцію захисту системи ГВП від легіонелли.
