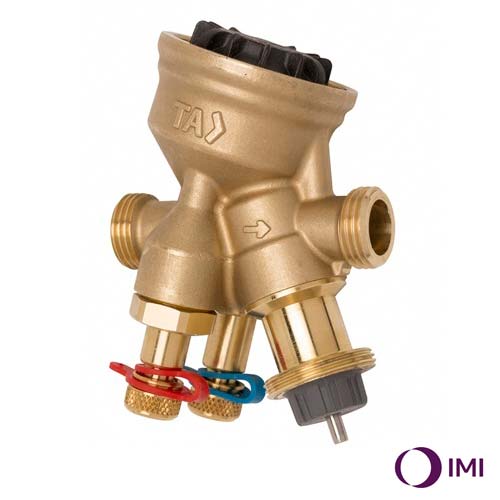

Балансувальний клапан IMI TA Hydronics TA-COMPACT-P ДУ 15 3/4", 88-470 л/год (52-164-015)

Балансувальний та регулюючий клапан IMI TA-COMPACT-P

Балансувальний та регулюючий клапан IMI TA-COMPACT-P, який не залежить від перепаду тиску, забезпечує точне регулювання витрати теплоносія та усуває проблеми перевитрати. Забезпечує неперевершену продуктивність усієї системи протягом багатьох років експлуатації. Спеціально розроблена конструкція клапана забезпечує точне регулювання витрати теплоносія та усуває проблеми перевитрати. Клапан TA-COMPACT-P у поєднанні з іншим балансувальним обладнанням від TA Hydronics – основа високої продуктивності та надійності усієї системи.

Функції:

• регулювання
• попереднє налаштування (максимальна витрата)
• регулювання перепаду тиску
• вимір (?H, T, q)
• закриття (для відключення системи на період обслуговування – дивіться також Клас герметичності)

Перепад тиску (? pV):

Макс. перепад тиску (pVмакс): 400 кПа = 4 bar

мін. перепад тиску (pVхв):

• DN 25-32: 25 kPa = 0,25 bar
• DN 10-20: 15 kPa = 0,15 bar

Дійсно, для повністю відкритого положення налаштування 10. Для інших налаштувань буде потрібний нижчий перепад тиску; перевірте програмне забезпечення "TA-Select"

?pVmax = максимальний допустимий перепад тиску в клапані для виконання всіх заявлених характеристик
?pVmin = мінімально рекомендований перепад тиску в клапані, для належного контролю перепаду тиску

Діапазон витрати:

Витрата (qмакс) може бути налаштована в наступному діапазоні:

• DN 10: 21,5 - 120 л/год
• DN 15: 88 - 470 л/год
• DN 20: 210 - 1150 л/год
• DN 25: 400-2000 л/год
• DN 32: 800-4000 л/год

qmax (qмакс) = л/год для кожного попереднього налаштування та при повністю піднятому штоку клапана.

Клас герметичності:

Протікання через сідло клапана ? 0,01% від максимальної витрати (налаштування 10) та правильність напрямку потоку. (Клас IV відповідно до EN 60534-4).

Матеріал:

• Корпус клапана: AMETAL
• Вставка клапана: AMETAL
• Конус клапана: Нержавіюча сталь
• Шток: Нержавіюча сталь
• Ущільнення штока: Кільцеве ущільнення з каучуку EPDM
• Вставка блоку ?p: PPS
• Мембрана: EPDM та HNBR
• Пружина: Нержавіюча сталь
• Ущільнення О-подібне: EPDM

AMETAL – це розроблений компанією IMI Hydronic Engineering мідний сплав, стійкий до втрати цинку.

Маркування: TA, IMI, PN 16, DN і позначає напрямок потоку.

З'єднання: Зовнішнє різьблення виконане відповідно до ISO 228.

З'єднання з приводом: M30x1,5

Приводи, що підходять для даного клапана:

• Heimeier EMO-T
• Heimeier EMOtec

Технічні характеристики:

• Середовище: вода та нейтральні рідини, водно-гліколева суміш
• Область застосування: системи тепло- та холодопостачання
• Характеристика: лінійна, найкраще підходить on/off регулювання
• Діапазон розмірів: DN 10-32
• Номінальний тиск: PN 16
• Мінімальна робоча температура: 0 °C
• Максимальна робоча температура: 90 °C
• Максимальний перепад тиску: 4 бар
• Хід штока: 4 мм
• Країна виробник: Швеція
• Офіційна гарантія: 2 рік

З більш детальною технічною інформацією щодо балансувального та регулюючого клапану IMI TA-COMPACT-P Ви можете ознайомитись у закладці "Завантажити технічні характеристики"
