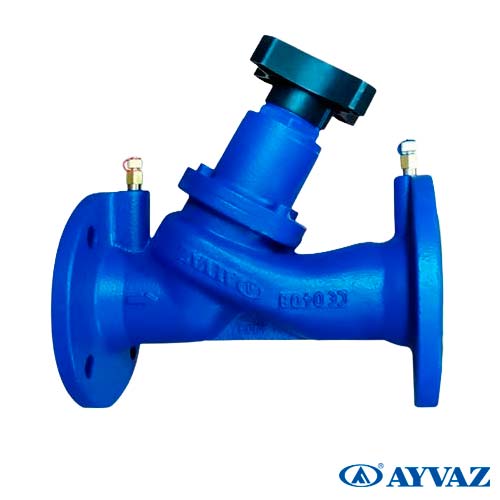

Балансувальний клапан Ayvaz BSBV-200, Dn200, Pn16, 120°C (708080400200)

Балансувальний клапан Ayvaz BSBV-200 є статичним балансувальним клапаном, призначеним для забезпечення надійного, збалансованого та ефективного функціонування систем опалення, охолодження та вентиляції. Він використовується для точного регулювання потоку рідини в системах з теплообмінними пристроями та агрегатами, що дозволяє досягти оптимального гідравлічного балансу. Клапан відповідає стандартам EN-12266-1 (випробування) та EN-1092-2 (фланцеві з'єднання).

Область застосування:

• Промислова система холодної та гарячої води.
• Системи опалення та охолодження.
• Вентиляційні установки.
• Промислові технологічні процеси.
• Клапан забезпечує стабільний потік, мінімізуючи гідравлічні перепади тиску та запобігаючи дисбалансу в системі.

Основні характеристики:

• Номінальний тиск (PN): 16 бар.
• Номінальні розміри (DN): 65–300 мм.
• Максимальна температура: +120°C.
• Мінімальна температура: -10°C.
• Тип з'єднання: Фланцеве (форма фланця типу Y за стандартом 447).
• Ущільнювальні матеріали: EPDM (для прокладки диска), карбамідна гума (для стопора).
• Випробування: Відповідність EN-12266-1.

Матеріали конструкції, що використовуються

Матеріали залежать від номінального розміру (DN)

Для DN 65-150 мм:

• Корпус: Чавун EN-GJL-250 (5.1301, екв. JL 1040).
• Кришка: Чавун EN-GJL-250 (5.1301, екв. JL 1040).
• Диск: Композитний матеріал.
• Кільце управління: Композитний матеріал.
• Прокладка: EPDM.
• Вал: Мідний сплав CuZn36Pb2As.
• Корок: Мідний сплав CuZn37.
• Ручне колесо: Поліамід PA6.6.
• Стопор: Сталь C35E.
• O-кільце: EPDM.
• Манометричний патрубок: G 1/4".

Для DN 200-300 мм:

• Корпус: Чавун EN-GJL-250 (5.1301, екв. JL 1040).
• Кришка: Чавун EN-GJL-500-7 (5.3200, екв. JL 1050).
• Диск: Композитний матеріал.
• Прокладка: EPDM.
• Кільце управління: Композитний матеріал.
• Керуюча втулка: Мідний сплав CuZn36Pb2As.
• Вал: Мідний сплав CuZn36Pb2As/CuZn40Pb2.
• Корок: Нержавіюча сталь X5CrNi18-10.
• Ручне колесо: Мідний метал CuZn40Pb2/Поліамід PA6.6.
• Стопор: Сталь C35E/Карбамідна гума.
• Манометричний патрубок: G 1/4".

Установка: Горизонтальна або вертикальна з фланцевим з'єднанням. Рекомендується використовувати манометричні патрубки для вимірювання тиску. Забезпечити доступ до ручного колеса для налаштування.

Регулювання: Використовується пресетування для досягнення номінального потоку. Після монтажу необхідно провести гідравлічне випробування.

Обслуговування: Не потребує спеціального обслуговування. Слід періодично перевіряти ущільнення.

Ayvaz BSBV-200 є надійним рішенням для промислових систем, що гарантує точний контроль потоку та довговічність.
